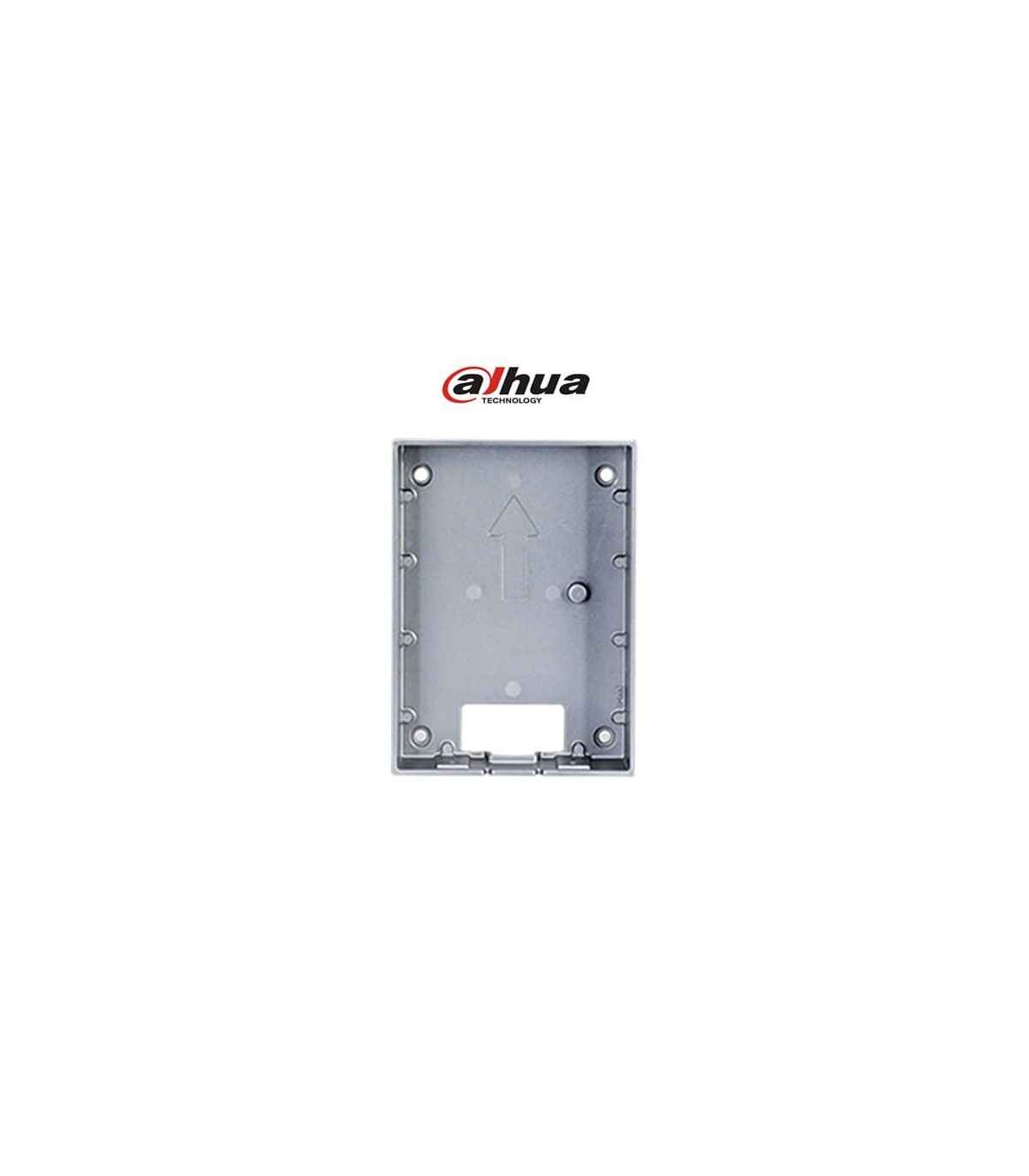

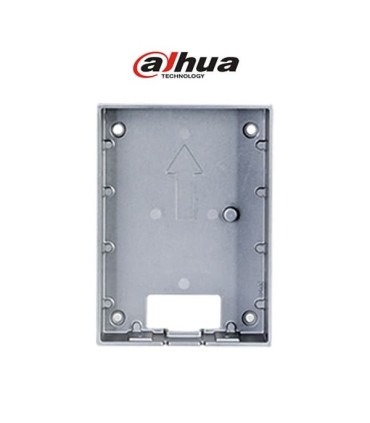

VTM115 – Scatola per montaggio a parete Dahua:
La VTM115 è una scatola per montaggio a parete Dahua progettata per l'installazione in superficie di postazioni esterne compatibili nei sistemi videocitofonici. Questa soluzione consente di installare il dispositivo direttamente sulla parete, senza la necessità di predisporre l'alloggiamento richiesto da un'installazione a incasso.
Realizzata in alluminio AL5052 con uno spessore di 2.0 mm, la VTM115 presenta una struttura specifica per accogliere e fissare la postazione esterna. Le sue dimensioni compatte consentono di predisporre in modo ordinato il punto di installazione e di montare il dispositivo secondo la procedura indicata da Dahua.
Il montaggio a parete rappresenta un'alternativa all'installazione a incasso. In questa configurazione, la scatola viene installata direttamente sulla superficie della parete e predisposta per accogliere successivamente la postazione esterna compatibile.
Secondo la procedura di installazione Dahua, il fissaggio della VTM115 utilizza quattro punti sulla parete. Lo schema di installazione indica una distanza di 101.0 × 72.0 mm tra i punti di montaggio. La scatola viene fissata utilizzando viti autofilettanti ST4×25 e gli elementi di installazione previsti dal produttore.
La VTM115 può essere utilizzata con le postazioni esterne Dahua VTO2202F-P e VTO2202F-P-S3. Permette quindi di realizzare un'installazione in superficie di questi dispositivi quando il progetto non richiede l'utilizzo di una scatola da incasso.
Prima dell'installazione è consigliabile verificare il modello esatto della postazione esterna, le caratteristiche della superficie sulla quale verrà effettuato il montaggio e il percorso del cablaggio necessario al funzionamento del sistema.
La scatola è realizzata in AL5052 con uno spessore di 2.0 mm. Le dimensioni esterne della VTM115 sono di 129.0 × 95.0 × 28.5 mm, consentendo di alloggiare la postazione esterna compatibile in una configurazione di montaggio in superficie.
La struttura e le dimensioni specifiche della scatola permettono di mantenere correttamente posizionato il dispositivo durante l'installazione. Dopo aver fissato la scatola alla parete, la postazione esterna viene inserita e fissata dalla parte inferiore mediante due viti M3×8, secondo la procedura di installazione Dahua.
Per l'installazione, Dahua prevede l'utilizzo di elementi di fissaggio alla parete e di componenti di protezione nei punti di montaggio. La corretta preparazione della superficie e dei punti di fissaggio facilita l'allineamento della scatola per montaggio a parete e il successivo posizionamento della postazione esterna.
Anche il passaggio dei cavi deve essere predisposto prima del fissaggio definitivo della scatola. Questa preparazione consente di organizzare correttamente l'installazione e di avere a disposizione il cablaggio necessario prima del montaggio finale del dispositivo.
La VTM115 è una soluzione destinata ai progetti che richiedono l'installazione in superficie di postazioni esterne Dahua compatibili. La struttura in AL5052, lo spessore di 2.0 mm e le dimensioni di 129.0 × 95.0 × 28.5 mm consentono di predisporre correttamente il punto di installazione del videocitofono.
