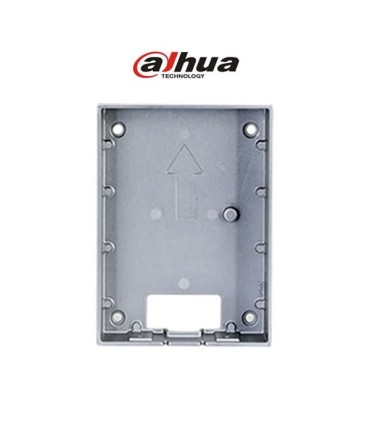

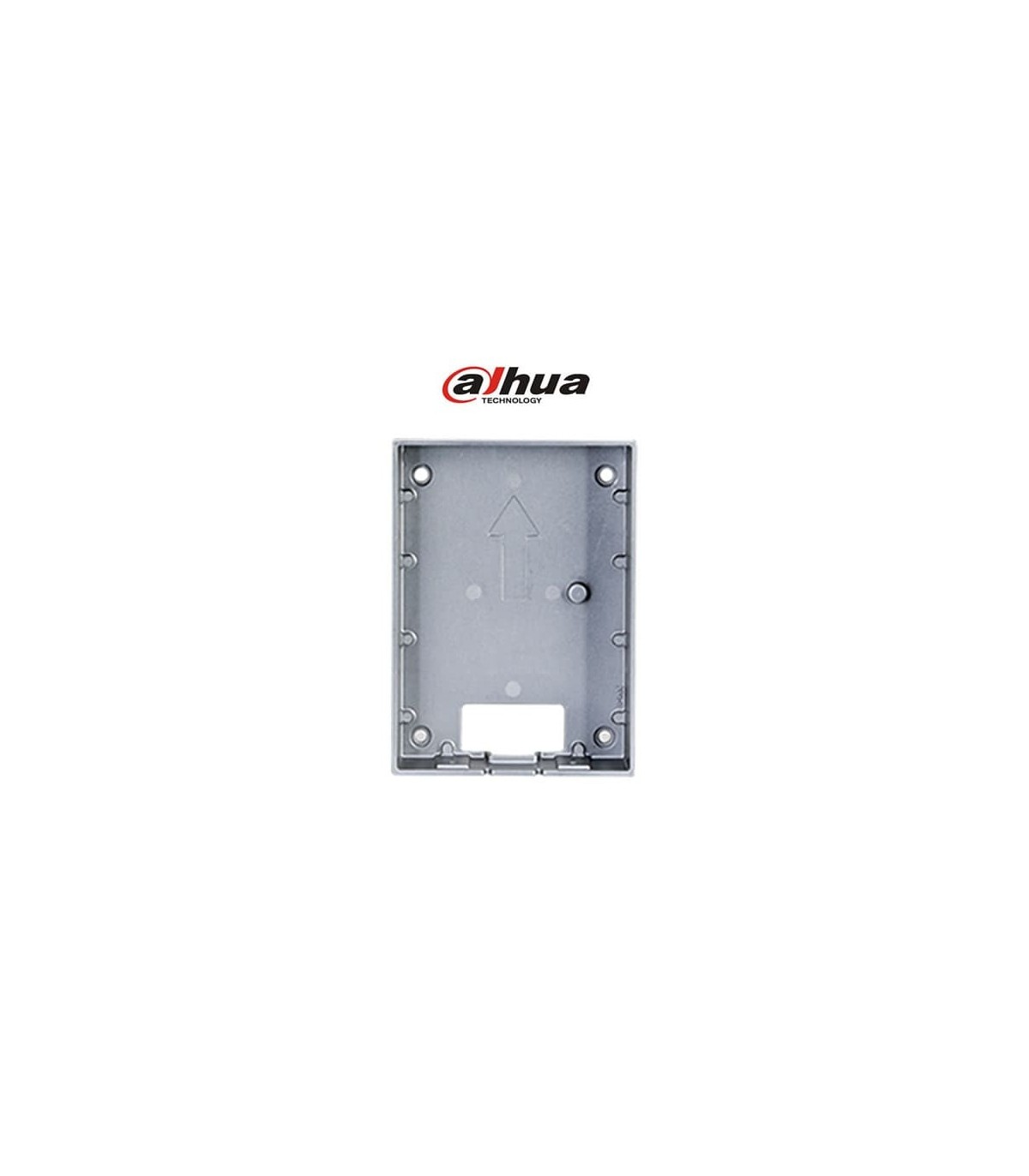

VTM115 – Boîtier de montage en saillie Dahua :
Le VTM115 est un boîtier de montage en saillie Dahua conçu pour l'installation en surface de platines de rue compatibles dans les systèmes de vidéophonie. Cette solution permet d'installer l'équipement directement sur le mur, sans avoir à préparer le logement nécessaire à une installation encastrée.
Fabriqué en aluminium AL5052 d'une épaisseur de 2.0 mm, le VTM115 présente une construction spécifique permettant de recevoir et de fixer la platine de rue. Ses dimensions compactes permettent de préparer proprement le point d'installation et de monter l'équipement conformément à la procédure indiquée par Dahua.
Le montage en saillie constitue une alternative à l'installation encastrée. Dans cette configuration, le boîtier est installé directement sur la surface du mur et peut ensuite recevoir la platine de rue compatible.
Selon la procédure d'installation Dahua, la fixation du VTM115 utilise quatre points sur le mur. Le schéma d'installation indique un espacement de 101.0 × 72.0 mm entre les points de montage. Le boîtier est fixé à l'aide de vis autotaraudeuses ST4×25 et des éléments d'installation prévus par le fabricant.
Le VTM115 peut être utilisé avec les platines de rue Dahua VTO2202F-P et VTO2202F-P-S3. Il permet ainsi de réaliser une installation en saillie de ces équipements lorsque la configuration du projet ne nécessite pas de boîtier encastré.
Avant l'installation, il est recommandé de vérifier la référence exacte de la platine de rue, les caractéristiques de la surface destinée au montage ainsi que le cheminement du câblage nécessaire au fonctionnement du système.
Le boîtier est fabriqué en AL5052 avec une épaisseur de 2.0 mm. Les dimensions extérieures du VTM115 sont de 129.0 × 95.0 × 28.5 mm, permettant d'accueillir la platine de rue compatible dans une configuration de montage en saillie.
La conception et les dimensions spécifiques du boîtier permettent de maintenir correctement l'équipement pendant l'installation. Une fois le boîtier fixé au mur, la platine de rue est placée dans celui-ci et fixée par la partie inférieure à l'aide de deux vis M3×8, conformément à la procédure d'installation Dahua.
Pour l'installation, Dahua prévoit l'utilisation d'éléments de fixation au mur ainsi que de composants de protection au niveau des points de montage. La préparation correcte de la surface et des points de fixation facilite l'alignement du boîtier de montage en saillie et la mise en place ultérieure de la platine de rue.
Le passage des câbles doit également être prévu avant la fixation définitive du boîtier. Cette préparation permet d'organiser correctement l'installation et de disposer du câblage nécessaire avant la mise en place finale de l'équipement.
Le VTM115 constitue une solution adaptée aux projets nécessitant une installation en saillie de platines de rue Dahua compatibles. Sa construction en AL5052, son épaisseur de 2.0 mm et ses dimensions de 129.0 × 95.0 × 28.5 mm permettent de préparer correctement le point d'installation de l'équipement de vidéophonie.
