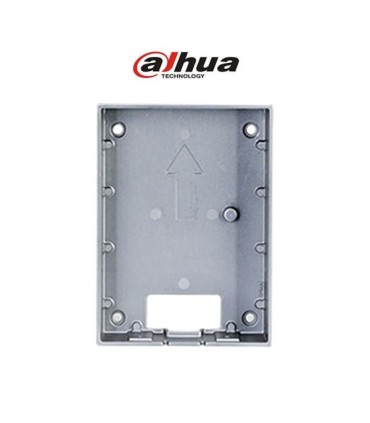

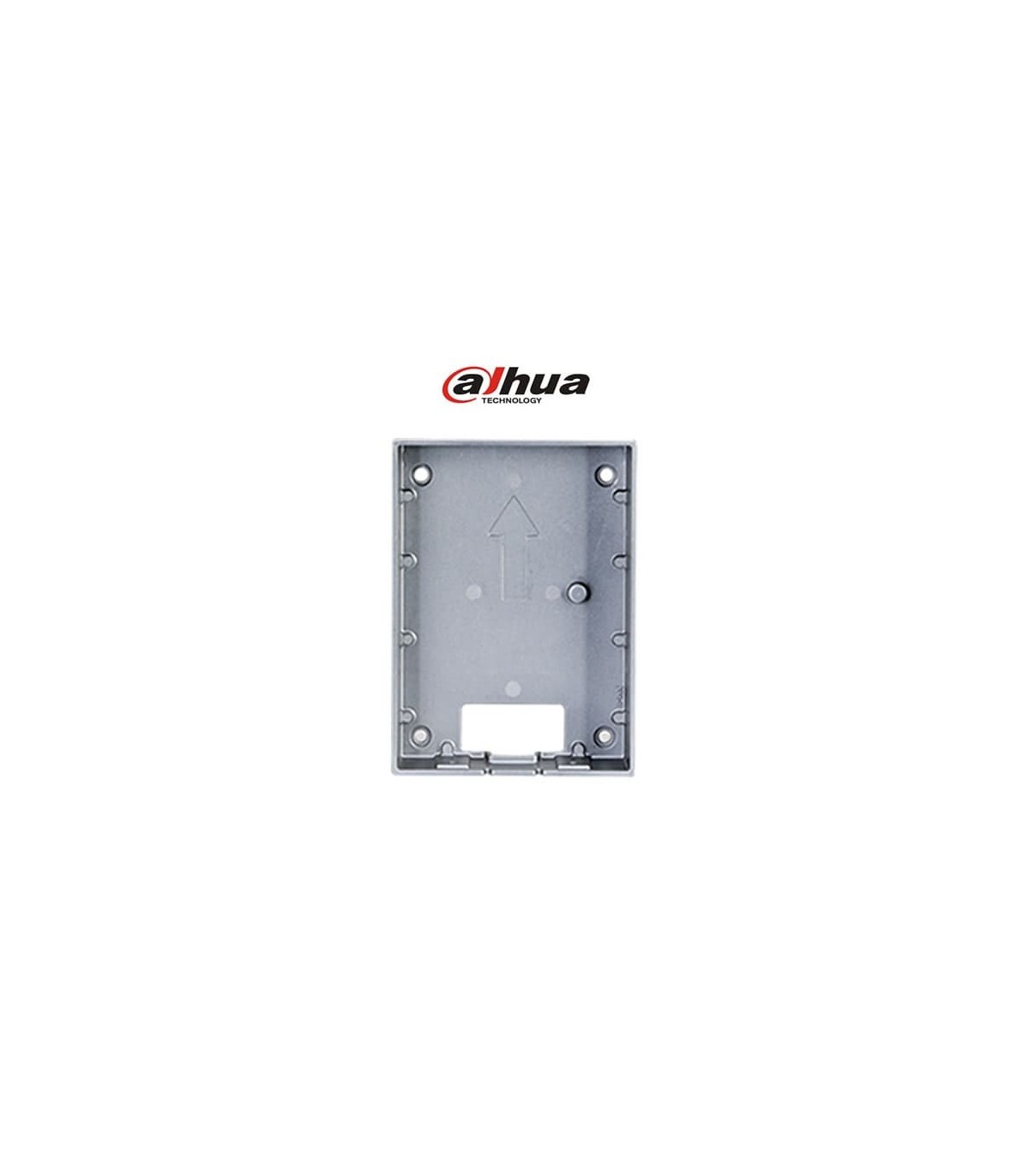

VTM115 – Caja de montaje en superficie Dahua:
La VTM115 es una caja de montaje en superficie Dahua diseñada para la instalación de estaciones exteriores compatibles en sistemas de videoportero. Esta solución permite instalar el equipo directamente sobre la pared, sin necesidad de preparar el alojamiento requerido para una instalación empotrada.
Fabricada en aluminio AL5052 con un espesor de 2.0 mm, la VTM115 presenta una construcción específica para alojar y fijar la estación exterior. Sus dimensiones compactas permiten preparar de forma organizada el punto de instalación y montar el equipo de acuerdo con el procedimiento indicado por Dahua.
El montaje en superficie constituye una alternativa a la instalación empotrada. En esta configuración, la caja se instala directamente sobre la superficie de la pared y queda preparada para alojar posteriormente la estación exterior compatible.
Según el procedimiento de instalación Dahua, la fijación de la VTM115 utiliza cuatro puntos en la pared. El esquema de instalación indica una separación de 101.0 × 72.0 mm entre los puntos de montaje. La caja se fija utilizando tornillos autorroscantes ST4×25 y los elementos de instalación previstos por el fabricante.
La VTM115 puede utilizarse con las estaciones exteriores Dahua VTO2202F-P y VTO2202F-P-S3. De este modo, permite realizar una instalación en superficie de estos equipos cuando la configuración del proyecto no requiere una caja de montaje empotrado.
Antes de realizar la instalación, se recomienda comprobar la referencia exacta de la estación exterior, las características de la superficie donde se efectuará el montaje y el recorrido del cableado necesario para el funcionamiento del sistema.
La caja está fabricada en AL5052 con un espesor de 2.0 mm. Las dimensiones exteriores de la VTM115 son de 129.0 × 95.0 × 28.5 mm, permitiendo alojar la estación exterior compatible en una configuración de montaje en superficie.
El diseño y las dimensiones específicas de la caja permiten mantener correctamente posicionado el equipo durante la instalación. Una vez fijada la caja a la pared, la estación exterior se coloca en ella y se fija desde la parte inferior mediante dos tornillos M3×8, de acuerdo con el procedimiento de instalación Dahua.
Para la instalación, Dahua contempla la utilización de elementos de fijación a la pared y componentes de protección en los puntos de montaje. La correcta preparación de la superficie y de los puntos de fijación facilita la alineación de la caja de montaje en superficie y la posterior colocación de la estación exterior.
El paso del cableado también debe prepararse antes de la fijación definitiva de la caja. Esta preparación permite organizar correctamente la instalación y disponer del cableado necesario antes del montaje final del equipo.
La VTM115 es una solución destinada a proyectos que requieren la instalación en superficie de estaciones exteriores Dahua compatibles. Su construcción en AL5052, el espesor de 2.0 mm y sus dimensiones de 129.0 × 95.0 × 28.5 mm permiten preparar adecuadamente el punto de instalación del videoportero.
