VTM115 - Caixa de Montagem Saliente Dahua

VTM115 – Caixa de Montagem Saliente Dahua para Videoporteiro

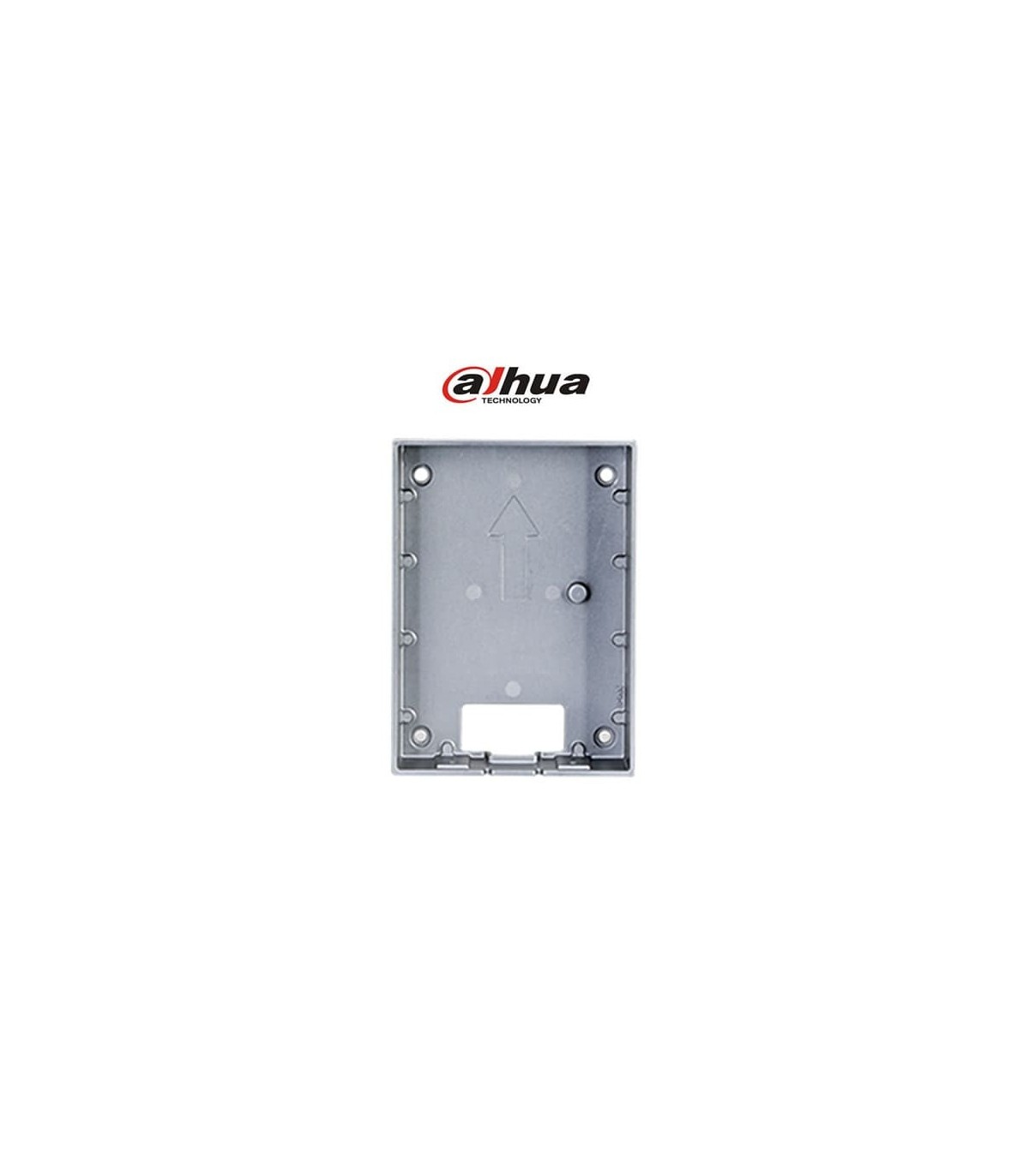

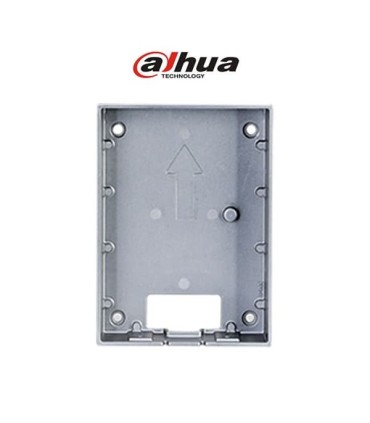

A VTM115 é uma caixa de montagem saliente Dahua desenvolvida para a instalação à superfície de estações exteriores compatíveis em sistemas de videoporteiro. Esta solução permite instalar o equipamento diretamente sobre a parede, sem necessidade de preparar o alojamento utilizado numa instalação de encastre.

Fabricada em alumínio AL5052 com 2.0 mm de espessura, a VTM115 apresenta uma construção específica para receber e fixar a estação exterior. As suas dimensões compactas permitem preparar de forma organizada o ponto de instalação e efetuar a montagem do equipamento de acordo com o procedimento indicado pela Dahua.

Instalação saliente na parede

A montagem saliente constitui uma alternativa à instalação de encastre. Neste tipo de configuração, a caixa é instalada diretamente sobre a superfície da parede, ficando preparada para receber posteriormente a estação exterior compatível.

De acordo com o procedimento de instalação da Dahua, a fixação da VTM115 utiliza quatro pontos na parede. O esquema de instalação indica um espaçamento de 101.0 × 72.0 mm entre os pontos de montagem. A caixa é fixada com parafusos autorroscantes ST4×25 e os respetivos elementos de instalação previstos pelo fabricante.

Compatível com VTO2202F-P e VTO2202F-P-S3

A VTM115 pode ser utilizada com as estações exteriores Dahua VTO2202F-P e VTO2202F-P-S3. Desta forma, é possível realizar uma instalação saliente destes equipamentos quando a configuração do projeto não requer uma caixa de encastre.

Antes da instalação, é recomendável confirmar a referência da estação exterior e verificar as condições da superfície onde será efetuada a montagem, assim como o encaminhamento da cablagem necessária ao funcionamento do sistema.

Construção em alumínio AL5052

A caixa é fabricada em AL5052 com uma espessura de 2.0 mm. As dimensões exteriores da VTM115 são de 129.0 × 95.0 × 28.5 mm, permitindo alojar a estação exterior compatível numa configuração de montagem saliente.

O desenho e as dimensões específicas da caixa permitem manter o equipamento corretamente posicionado durante a instalação. Depois de a caixa estar fixada à parede, a estação exterior é colocada no seu interior e fixada pela parte inferior através de dois parafusos M3×8, conforme indicado no procedimento de instalação Dahua.

Fixação e preparação da instalação

Para a instalação, a Dahua prevê a utilização de parafusos de expansão na parede, juntamente com elementos de proteção contra a entrada de água nos pontos de fixação. O procedimento inclui ainda a colocação de uma proteção de silicone na parte posterior da caixa antes da sua fixação definitiva.

A preparação correta da superfície e dos pontos de montagem facilita o alinhamento da caixa de montagem saliente e a posterior colocação da estação exterior. O encaminhamento dos cabos deve igualmente ser previsto antes de finalizar a fixação.

Acessório Dahua para sistemas de videoporteiro

A VTM115 proporciona uma solução específica para projetos que necessitam de uma instalação saliente de estações exteriores Dahua compatíveis. A construção em AL5052, a espessura de 2.0 mm e as dimensões de 129.0 × 95.0 × 28.5 mm permitem preparar de forma adequada o ponto de instalação do equipamento de videoporteiro.
