KIT/201S/372S/NSW2020 - Kit Vidéophonie IP Uniview avec Moniteur 7" et Switch PoE

KIT/201S/372S/NSW2020 – Kit Vidéophonie IP Uniview avec Moniteur 7" et Switch PoE

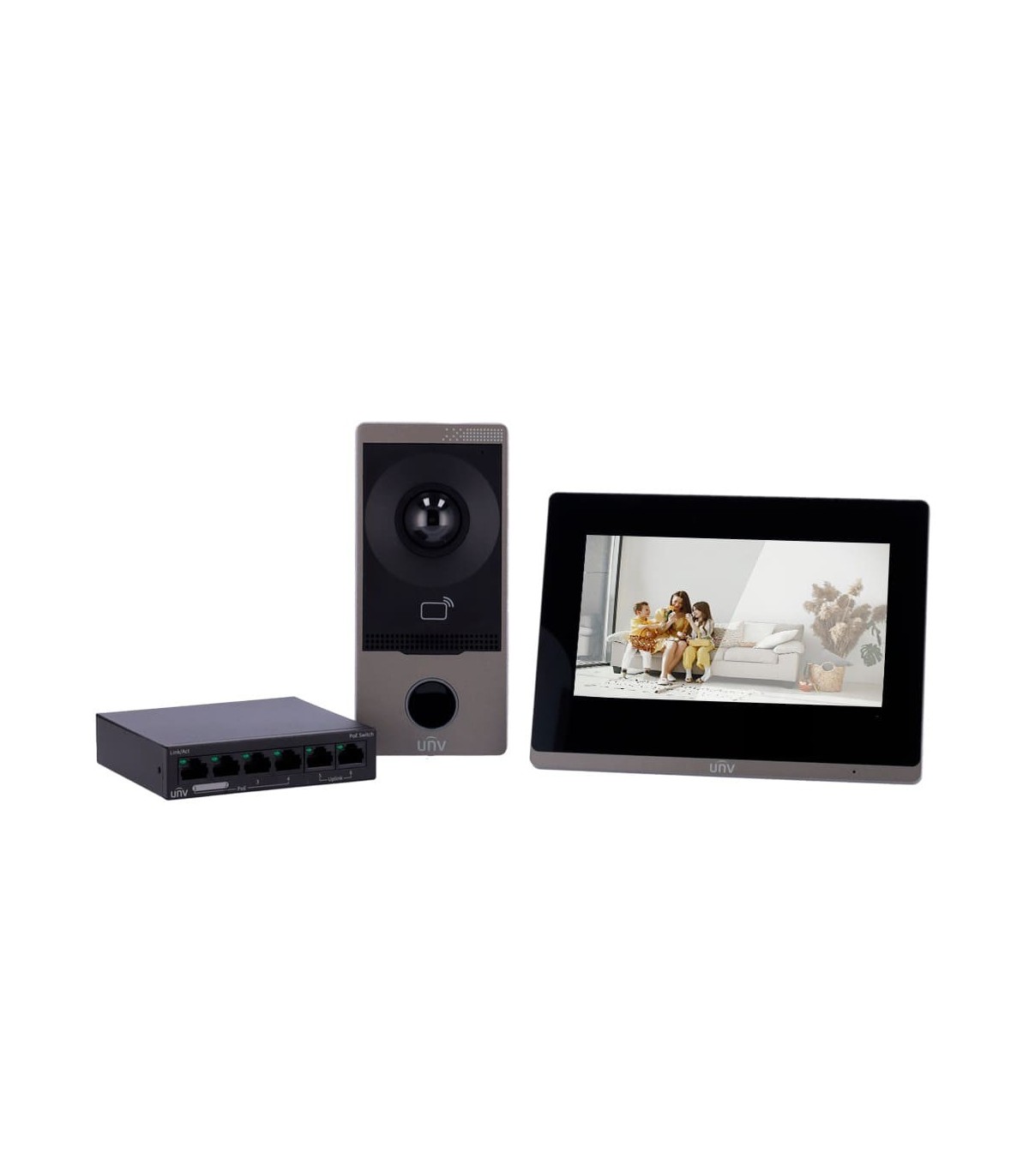

Le KIT/201S/372S/NSW2020 est une solution de vidéophonie IP Uniview réunissant une platine de rue, un moniteur intérieur et un switch PoE. L'ensemble permet d'établir une communication entre l'entrée et l'intérieur du bâtiment. Il comprend également des fonctions de contrôle d'accès et de visualisation vidéo.

La platine de rue OEU-201S-HMK-W prend en charge les appels et la communication avec le moniteur connecté et l'application. Le moniteur OEI-372S-H-W dispose d'un écran tactile de 7". Le switch NSW2020-6T-POE-IN fournit la connectivité réseau et l'alimentation PoE aux équipements compatibles.

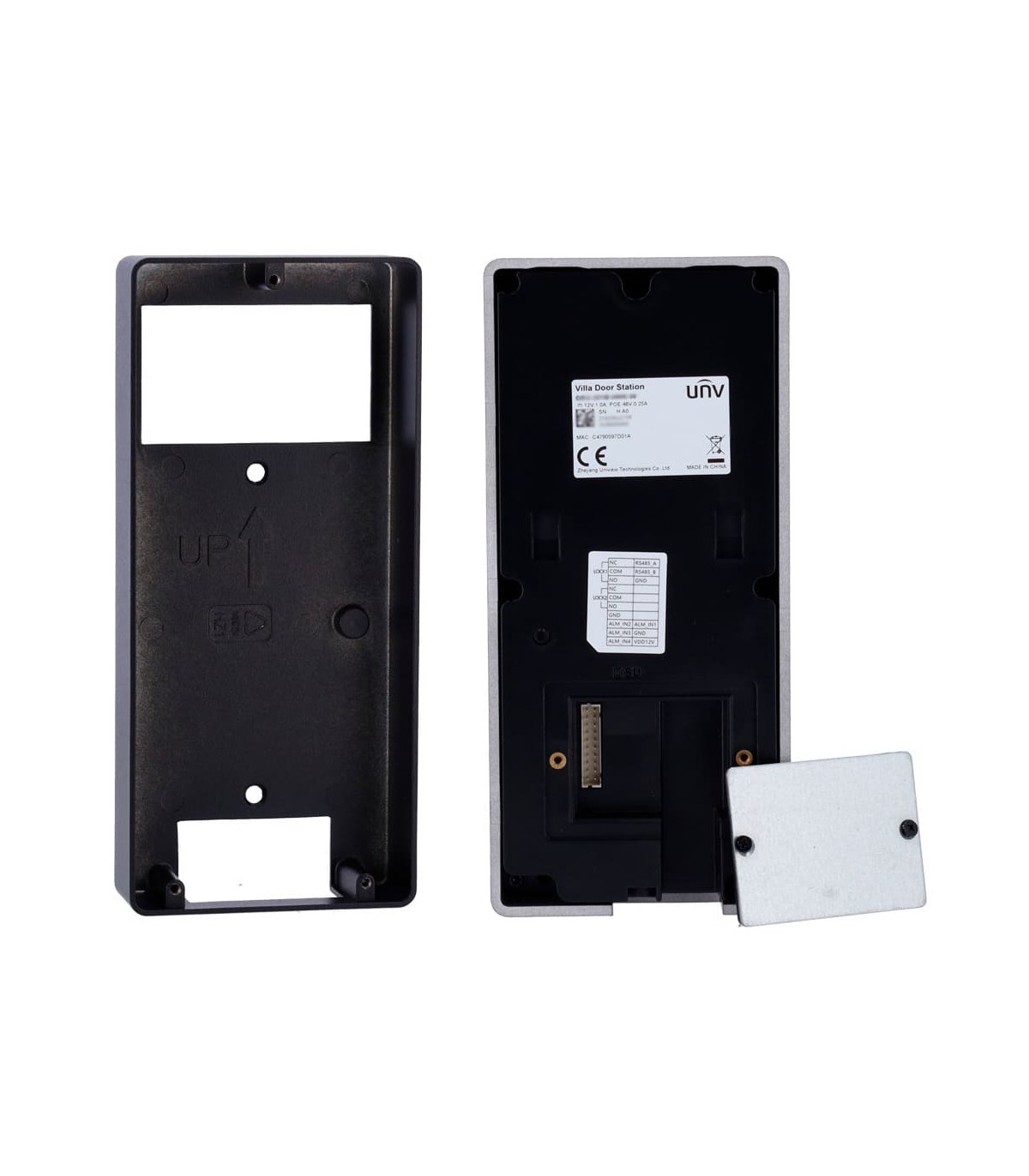

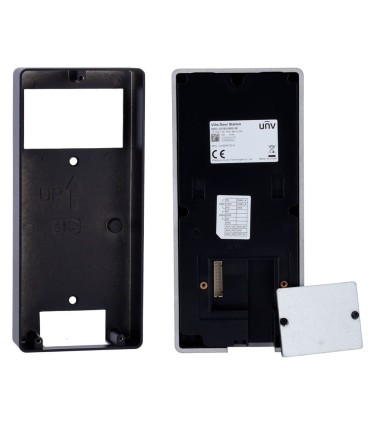

Platine de rue Uniview OEU-201S-HMK-W

La platine de rue possède une structure métallique et prend en charge le WiFi. Elle intègre un lecteur de cartes IC et un bouton d'appel. La communication peut être réalisée avec le moniteur intérieur connecté et au moyen de l'application prise en charge par l'équipement.

L'appareil permet également des alarmes de protection et de sabotage déclenchées par des dispositifs tels que des contacts magnétiques ou des capteurs infrarouges. La fiche technique indique deux interfaces de serrure, quatre entrées IO et une interface RS485. L'alimentation peut être assurée en DC 12 V ou par PoE.

La platine présente les classifications IP65 et IK08. Pour la protection IP65, le fabricant indique l'application de colle d'étanchéité dans l'espace entre l'équipement et le mur. L'installation doit suivre le guide rapide correspondant.

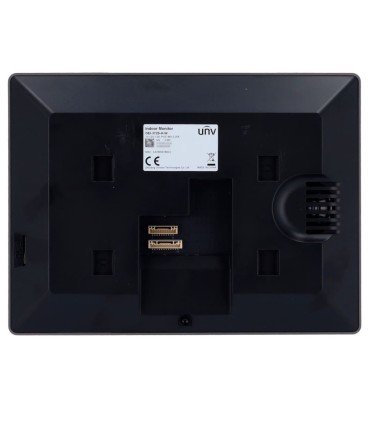

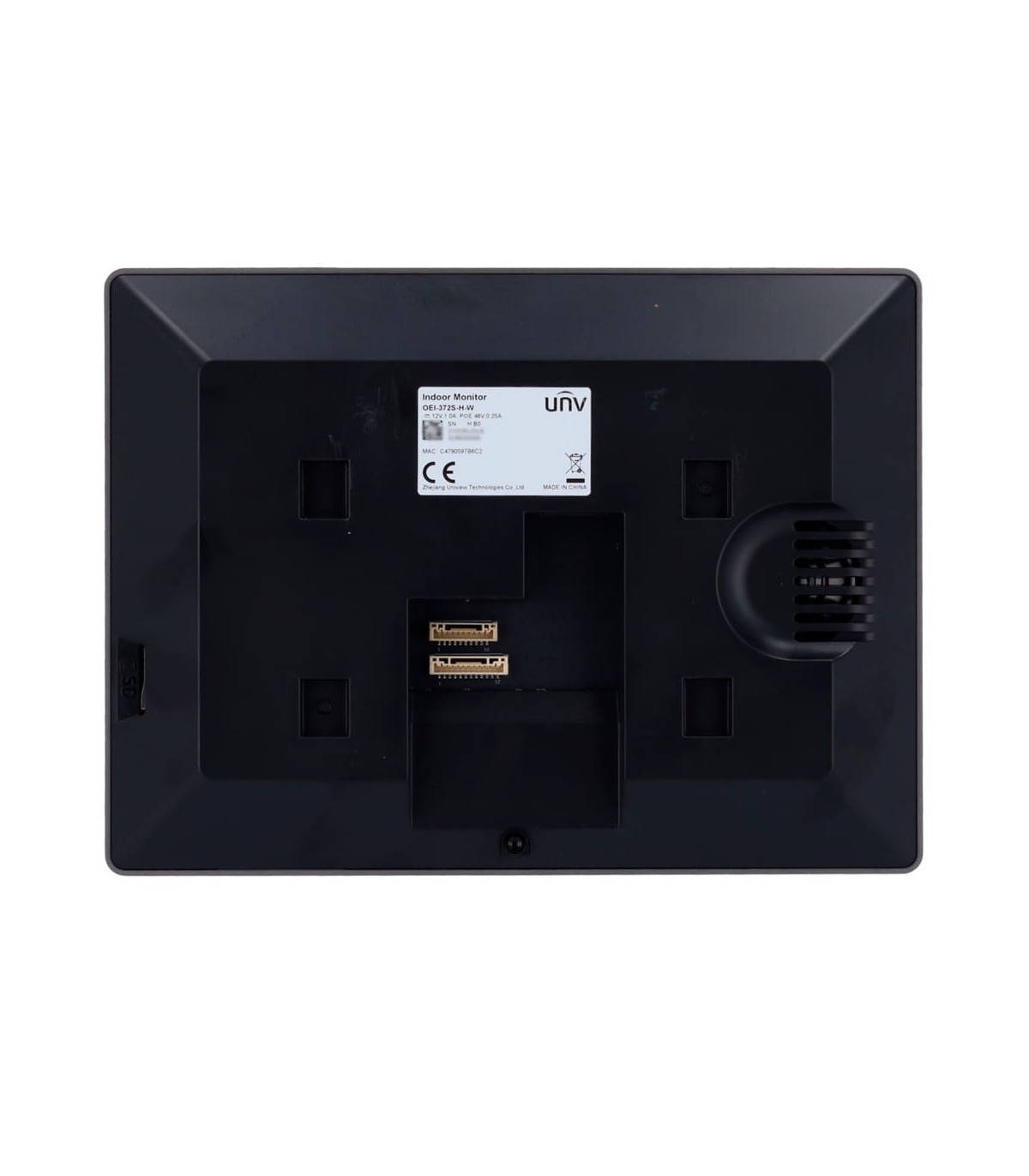

Moniteur tactile de 7" avec WiFi

Le OEI-372S-H-W dispose d'un écran tactile TFT LCD de 7 pouces, avec une résolution de 1024 × 600. Sa structure associe l'ABS et un panneau en verre. Le système d'exploitation indiqué est Linux.

Le moniteur permet d'ouvrir la porte à distance en envoyant un signal à la platine de rue. Il permet également de visualiser la vidéo en direct des platines de rue et des caméras réseau connectées. La communication audio utilise un microphone et un haut-parleur intégrés, avec réduction du bruit, annulation de l'écho et contrôle automatique du gain.

L'équipement prend en charge le WiFi et une alimentation DC 12 V ou PoE. La fiche technique indique également un emplacement pour carte TF, huit entrées IO, deux sorties IO et une interface RS485.

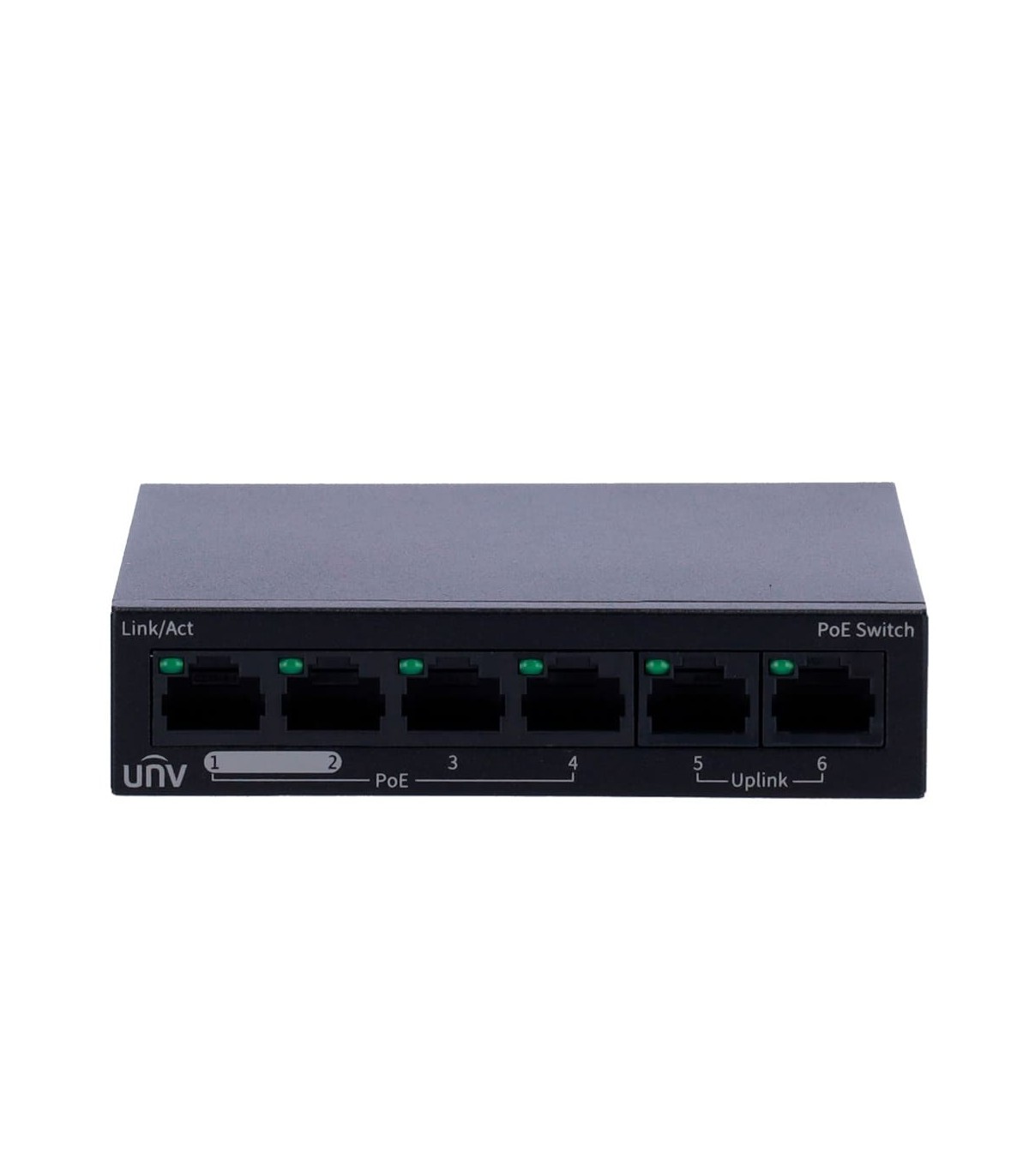

Switch PoE NSW2020-6T-POE-IN

Le switch inclus possède 6 ports RJ45 de 100 Mbps. Quatre de ces ports prennent en charge l'alimentation PoE. La puissance PoE totale maximale est de 60 W, avec un maximum de 30 W par port.

Le NSW2020-6T-POE-IN prend en charge les normes IEEE 802.3af et IEEE 802.3at. Il propose les modes de fonctionnement Default, VLAN et Extend. Le mode VLAN permet d'isoler les ports PoE entre eux, tout en maintenant la communication avec les ports uplink.

Le mode Extend permet d'atteindre jusqu'à 250 mètres de transmission réseau, dans les conditions indiquées par le fabricant. La fiche mentionne l'utilisation d'un câble réseau de qualité et la réduction de la vitesse du port à 10 Mbps. Le switch prend également en charge la priorité des ports et le contrôle de flux.

Intégration et contrôle d'accès

Le kit permet d'associer la communication audio et vidéo aux fonctions d'ouverture de porte. La platine de rue dispose d'un lecteur de cartes IC et d'interfaces de serrure. Le moniteur permet d'envoyer la commande d'ouverture à la platine de rue.

La visualisation vidéo des caméras réseau connectées élargit les possibilités d'utilisation du moniteur. Le système utilise le protocole privé Uniview indiqué dans la fiche technique. La compatibilité avec d'autres équipements doit être vérifiée avant l'installation.

Dimensions et caractéristiques de l'ensemble

La platine de rue mesure 79 × 171 × 34 mm, tandis que le moniteur mesure 193,2 × 143,4 × 25 mm. Le switch présente des dimensions de 107 × 99 × 25 mm. Ces mesures permettent de vérifier l'espace nécessaire pour chaque équipement.

Le KIT/201S/372S/NSW2020 réunit les principaux éléments d'une installation de vidéophonie IP. L'association de la platine de rue, du moniteur tactile et du switch PoE permet d'organiser la communication et la connectivité du système. La carte TF de 32 GB complète les composants indiqués par le fabricant.
